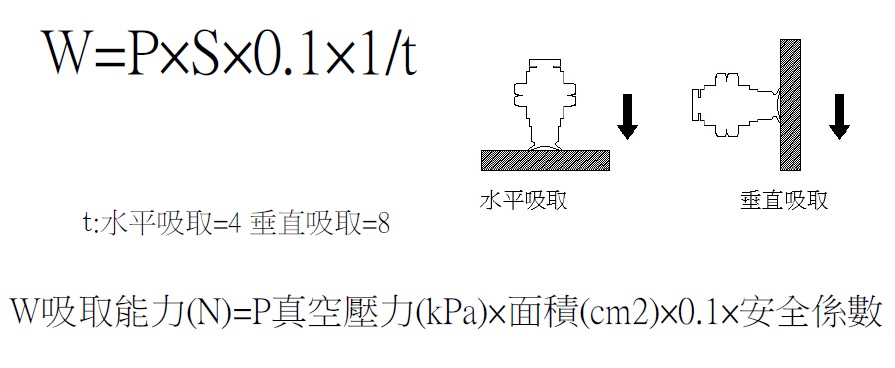

吸附力理論由吸盤的面積和使用吸盤時產生的真空度來計算，將計算出的值用作參考，並在必要時通過實際進行吸附測試進行確認。
由於吸附力理論是在靜態條件下的值，因此應考慮到工件的重量和運動過程中的加速度（舉升，停止，轉彎等），應留足夠的吸盤排列數量。
**關於海綿真空吸盤計算是使用海綿的內徑進行計算的。
關於薄型真空吸盤、雙層型真空吸盤(雙層風箱）、三層型真空吸盤（多層風箱）的吸附力，取決於真空吸盤特性與真空度，吸力理論可能會超過吸盤本身的強度，因此建議請與實際設備機器實際核對。
研發團隊不斷創新和研究，提供了各種材質予以應用，像是NBR、Silicone、FKM、導電NBR、導電矽膠、PEEK，並且還改善了生產時的印痕產生、ESD、增加良率…等項目。
真空吸盤吸力理論表
| 真空吸盤吸力理論表 | |||||||||||||
| 安全係數 水平吸力:4以上 垂直吸力:8以上 單位:N | |||||||||||||
| 真空吸盤直徑mm | ∅2 | ∅4 | ∅6 | ∅8 | ∅10 | ∅13 | ∅16 | ∅20 | ∅25 | ∅32 | ∅40 | ∅50 | |
| 吸附面積 CM ² | 0.031 | 0.126 | 0.283 | 0.503 | 0.785 | 1.33 | 2.01 | 3.14 | 4.91 | 8.04 | 12.6 | 19.6 | |
| 真空壓力kPa | -85 | 0.264 | 1.07 | 2.41 | 4.28 | 6.67 | 11.3 | 17.1 | 26.7 | 41.7 | 68.3 | 107 | 167 |
| -80 | 0.248 | 1.01 | 2.26 | 4.02 | 6.28 | 10.6 | 16.1 | 25.1 | 39.3 | 64.3 | 101 | 157 | |
| -75 | 0.233 | 0.945 | 2.12 | 3.77 | 5.89 | 9.98 | 15.1 | 23.6 | 36.8 | 60.3 | 94.5 | 147 | |
| -70 | 0.217 | 0.882 | 1.98 | 3.52 | 5.5 | 9.31 | 14.1 | 22 | 34.4 | 56.3 | 88.2 | 137 | |
| -65 | 0.202 | 0.819 | 1.84 | 3.27 | 5.1 | 8.65 | 13.1 | 20.4 | 31.9 | 52.3 | 81.9 | 127 | |
| -60 | 0.186 | 0.756 | 1.7 | 3.02 | 4.71 | 7.98 | 12.1 | 18.8 | 29.5 | 48.2 | 75.6 | 118 | |
| -55 | 0.171 | 0.693 | 1.56 | 2.77 | 4.32 | 7.32 | 11.1 | 17.3 | 27 | 44.2 | 69.3 | 108 | |
| -50 | 0.155 | 0.63 | 1.42 | 2.52 | 3.93 | 6.65 | 10.1 | 15.7 | 24.6 | 40.2 | 63 | 98 | |
| -45 | 0.14 | 0.567 | 1.27 | 2.26 | 3.53 | 5.99 | 9.05 | 14.1 | 22.1 | 36.2 | 56.7 | 88.2 | |
| -40 | 0.124 | 0.504 | 1.13 | 2.01 | 3.14 | 5.32 | 8.04 | 12.6 | 19.6 | 32.2 | 50.4 | 78.4 | |
真空吸盤吸力理論表
| 真空吸盤吸力理論表 | |||||||||
| 安全係數 水平吸力:4以上 垂直吸力:8以上 單位:N | |||||||||
| 真空吸盤直徑mm | ∅63 | ∅80 | ∅100 | ∅125 | ∅150 | ∅250 | ∅300 | ∅340 | |
| 吸附面積 CM ² | 31.2 | 50.2 | 78.5 | 122.7 | 176.6 | 490.6 | 706.5 | 907.5 | |
| 真空壓力kPa | -85 | 265 | 427 | 667 | 1043 | 1501 | 4170 | 6005 | 7714 |
| -80 | 250 | 402 | 628 | 982 | 1413 | 3925 | 5652 | 7260 | |
| -75 | 234 | 377 | 589 | 920 | 1325 | 3680 | 5299 | 6806 | |
| -70 | 218 | 351 | 550 | 859 | 1236 | 3434 | 4946 | 6353 | |
| -65 | 203 | 326 | 510 | 798 | 1148 | 3189 | 4592 | 5899 | |
| -60 | 187 | 301 | 471 | 736 | 1060 | 2944 | 4239 | 5445 | |
| -55 | 172 | 276 | 432 | 675 | 971 | 2698 | 3889 | 4991 | |
| -50 | 156 | 251 | 393 | 614 | 883 | 2453 | 3533 | 4538 | |
| -45 | 140 | 226 | 353 | 552 | 795 | 2208 | 3179 | 4084 | |
| -40 | 125 | 201 | 314 | 491 | 706 | 1962 | 2826 | 3630 | |
橢圓型真空吸盤吸力理論表
| 橢圓型真空吸盤吸力理論表 | ||||||||||||||
| 安全係數 水平吸力:4以上 垂直吸力:8以上 單位:N | ||||||||||||||
| 真空吸盤直徑mm | 2*4 | 3.5*7 | 4*10 | 5*10 | 6*10 | 4*20 | 5*20 | 6*20 | 8*20 | 4*30 | 5*30 | 6*30 | 8*30 | |
| 吸附面積 CM ² | 0.07 | 0.21 | 0.36 | 0.44 | 0.52 | 0.76 | 0.94 | 1.12 | 1.46 | 1.16 | 1.44 | 1.72 | 2.26 | |
| 真空壓力kPa | -85 | 0.6 | 1.79 | 3.06 | 3.74 | 4.42 | 6.46 | 7.99 | 9.52 | 12.41 | 9.86 | 12.24 | 14.62 | 19.21 |
| -80 | 0.56 | 1.68 | 2.88 | 3.52 | 4.16 | 6.08 | 7.52 | 8.96 | 11.68 | 9.28 | 11.552 | 13.76 | 18.08 | |
| -75 | 0.53 | 1.58 | 2.7 | 3.3 | 3.9 | 5.7 | 7.05 | 8.4 | 10.95 | 8.7 | 10.8 | 12.9 | 16.95 | |
| -70 | 0.49 | 1.47 | 2.52 | 3.08 | 6.34 | 5.32 | 6.58 | 7.84 | 10.22 | 8.12 | 10.08 | 12.04 | 15.82 | |
| -65 | 0.46 | 1.37 | 2.34 | 2.86 | 3.38 | 4.94 | 6.11 | 7.28 | 9.49 | 7.54 | 9.36 | 11.18 | 14.69 | |
| -60 | 0.42 | 1.26 | 2.16 | 2.64 | 3.12 | 4.56 | 5.64 | 6.72 | 8.76 | 6.96 | 8.64 | 10.32 | 13.56 | |
| -55 | 0.39 | 1.16 | 1.98 | 2.42 | 2.86 | 4.18 | 5.17 | 6.16 | 8.03 | 6.38 | 7.92 | 9.46 | 12.43 | |
| -50 | 0.35 | 1.05 | 1.8 | 2.2 | 2.6 | 3.8 | 4.7 | 5.6 | 7.3 | 5.8 | 7.2 | 8.6 | 11.3 | |
| -45 | 0.32 | 0.95 | 1.62 | 1.98 | 2.34 | 3.42 | 4.23 | 5.04 | 6.57 | 5.22 | 6.48 | 7.74 | 10.17 | |
| -40 | 0.28 | 0.84 | 1.44 | 1.76 | 2.08 | 3.04 | 3.76 | 4.48 | 5.84 | 4.64 | 5.76 | 6.88 | 9.04 | |
